제품정보 | Model
(톱 깊이 가이드) | (Saw Depth Guide)
용도(Usage)
- 등대기톱, 외날톱, 양날톱 등에 사용가능 하며, 절단 깊이를 세팅해 놓고 톱질을 하면 일정한 깊이로 정확하게 반복 작업이 가능하기 때문에 홈 접합 작업이나 여러가지 장부 작업 시 특히 유용합니다

사용방법(How to Use)

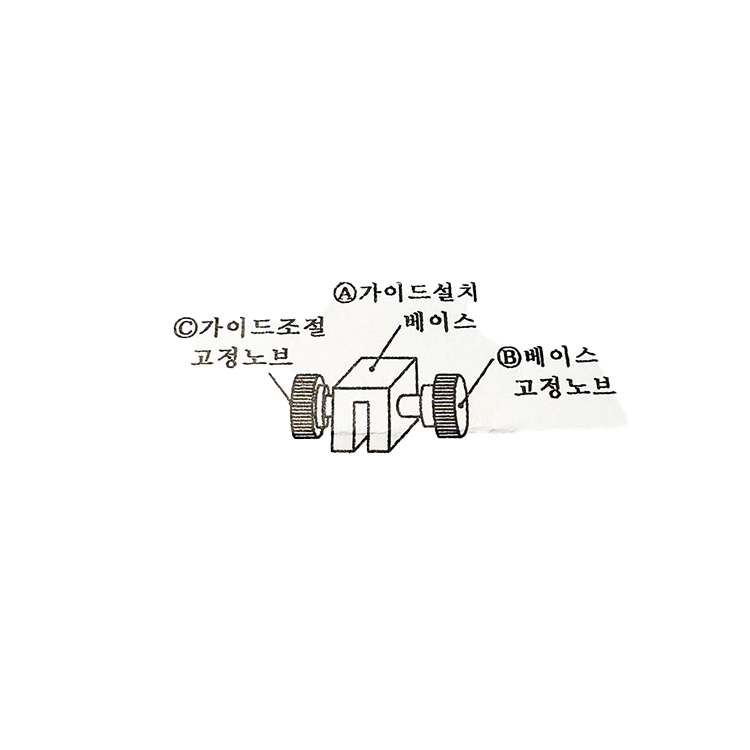

- 1) 톱날 뒷면에 가이드 설치 베이스A 의 홈을 톱의 등 부분의 원하는 위치에 맞춘다
- 2) 가이드 양쪽의 베이스 고정 노브B 를 조여서 가이드 설치 베이스를 흔들리지 않게 고정시킨다

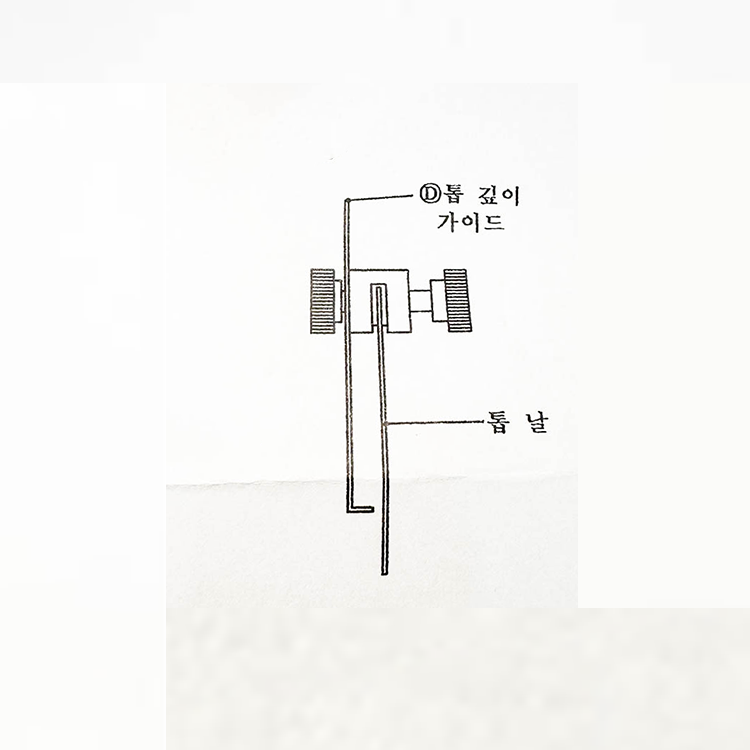

- 3) 톱 앞면에 톱 깊이 가이드D를 원하는 위치에 세팅한 후 가이드가 흔들리지 않게 가이드 조절고정노브C를 번갈아 가면서 조이면서 세팅이 완료되면 마지막에 꽉 조여 작업 시 흔들리지 않게 한다.
(작업도중 노브가 풀리거나 가이드가 흔들리는 경우가 있으니 작업중간에 수시로 고정상태를 확인 하시기 바랍니다)

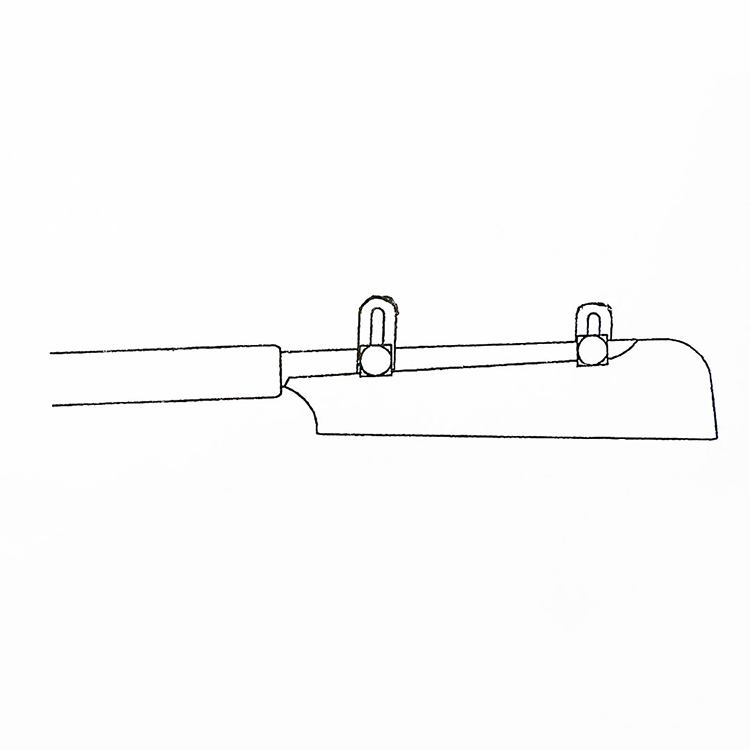

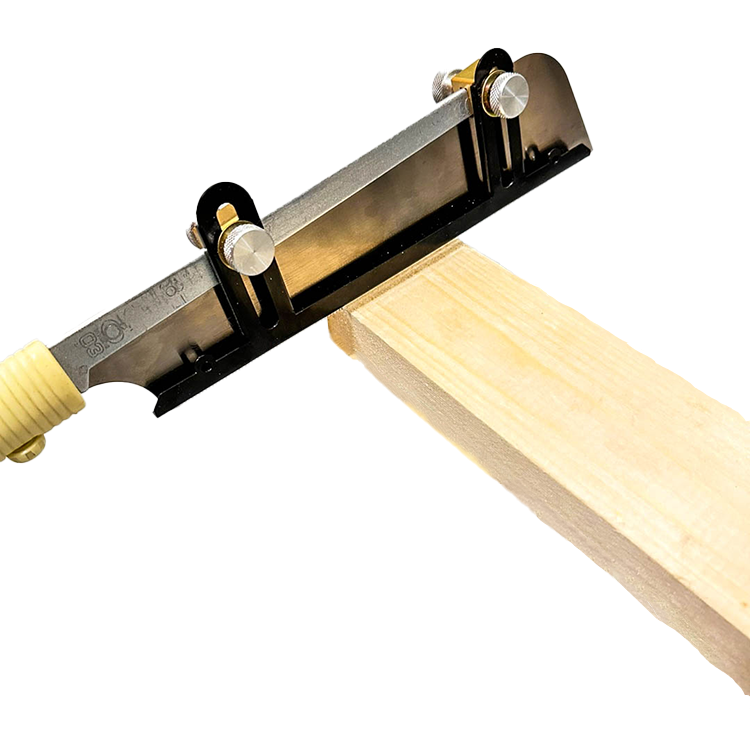

{뒷 면} 가이드 설치 {앞 면} 깊이 가이드 고정

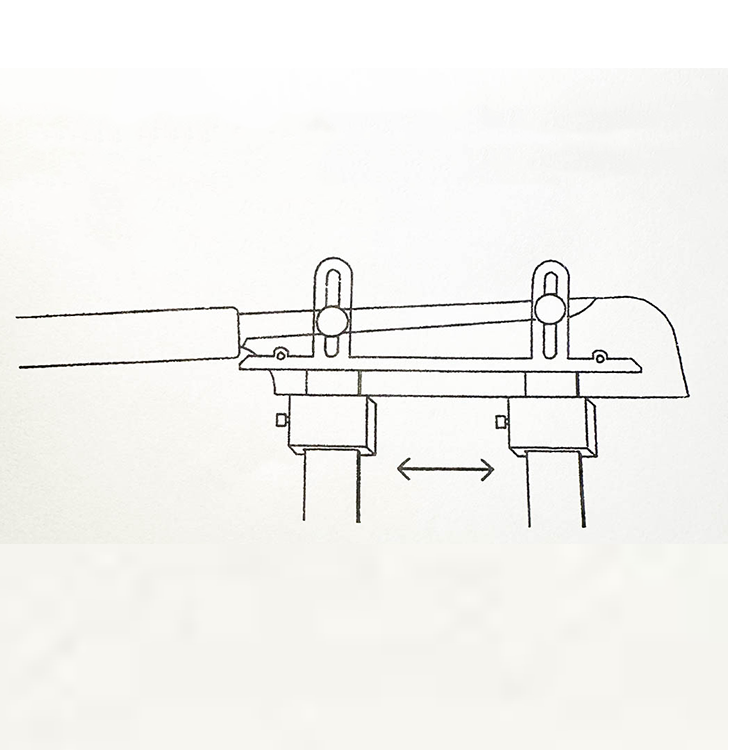

<깊이 조절 세팅 방법>

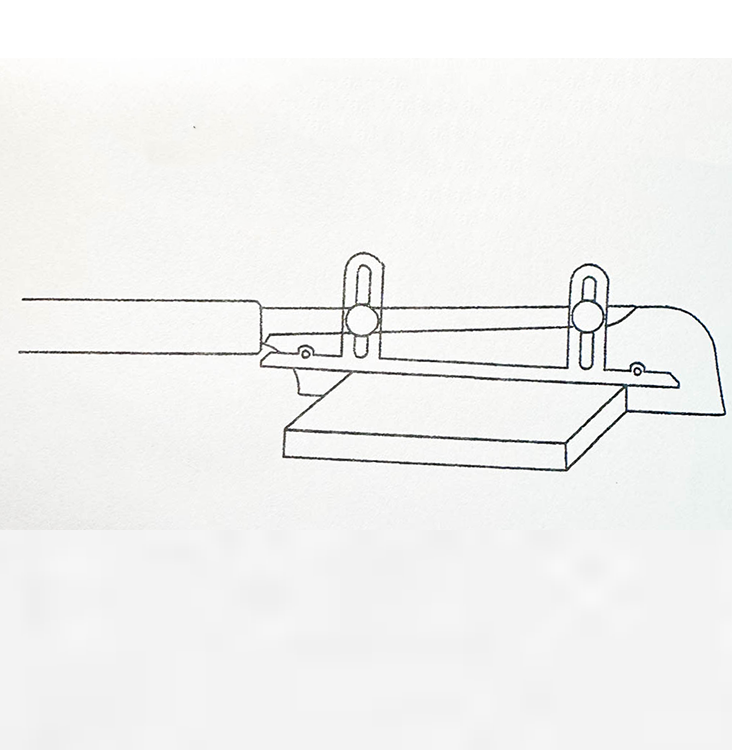

작업물에 직접 대고 깊이를 조정한 후 세팅 한다. 철마 직자 스토퍼나, 버니어 켈리퍼스를 이용하여 양쪽 번갈아가며, 측정하며 세팅한다.
규격(Specification)
- 165mm, 245mm 2가지 사이즈가 있습니다

- 245mm는 50mm까지 날 깊이 조절이 가능하며 165mm는 40mm까지 날 깊이 조절이 가능합니다
제조사(Maker)
철마공업사 | Chulma (Made in Korea) |

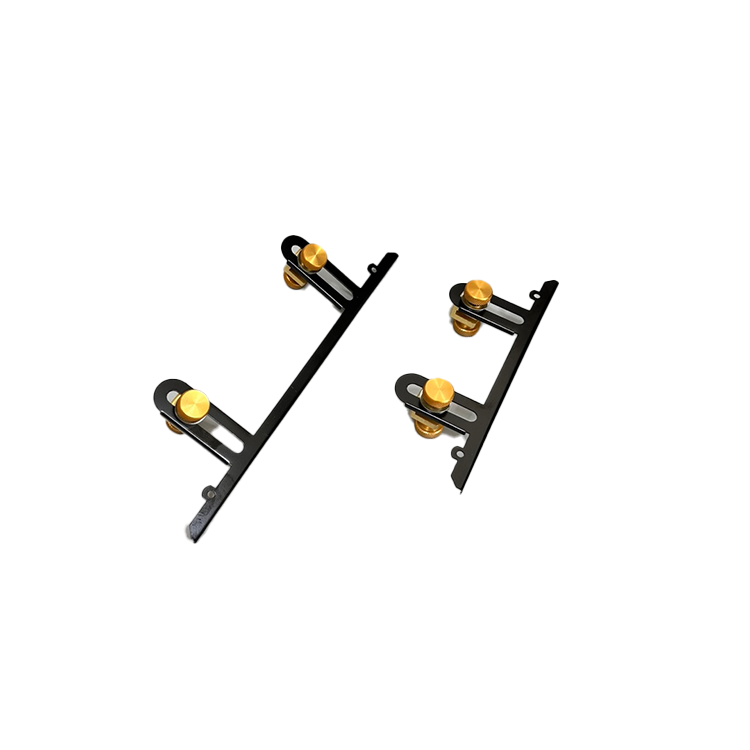

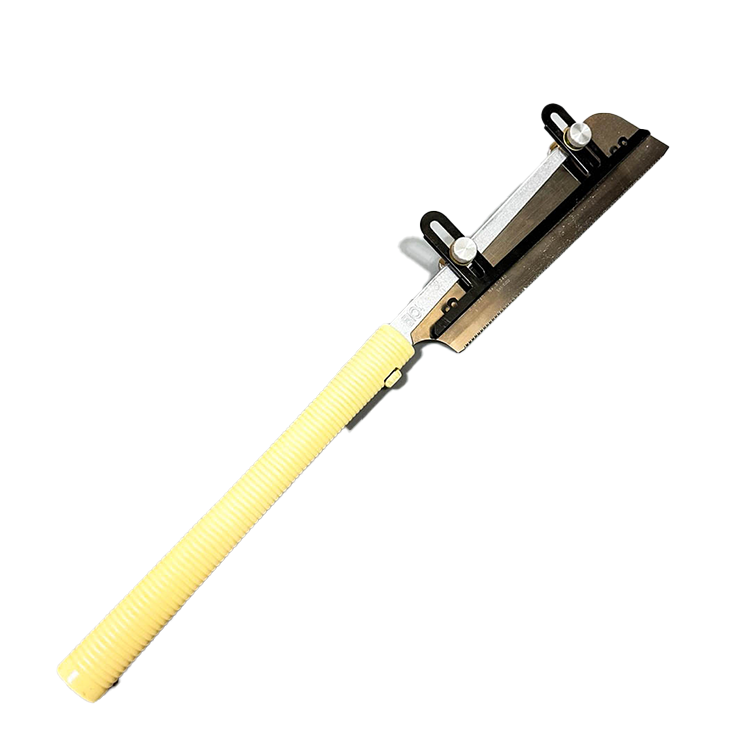

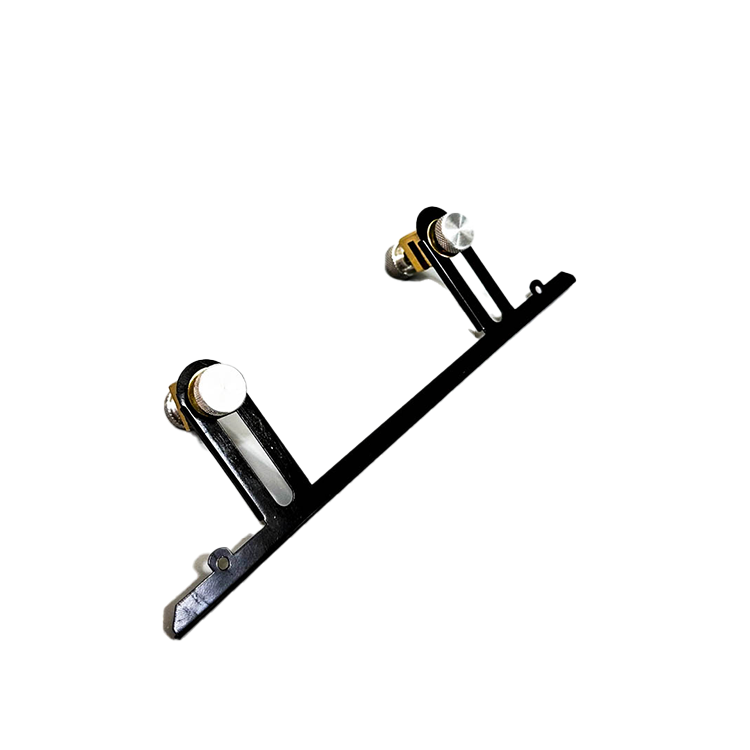

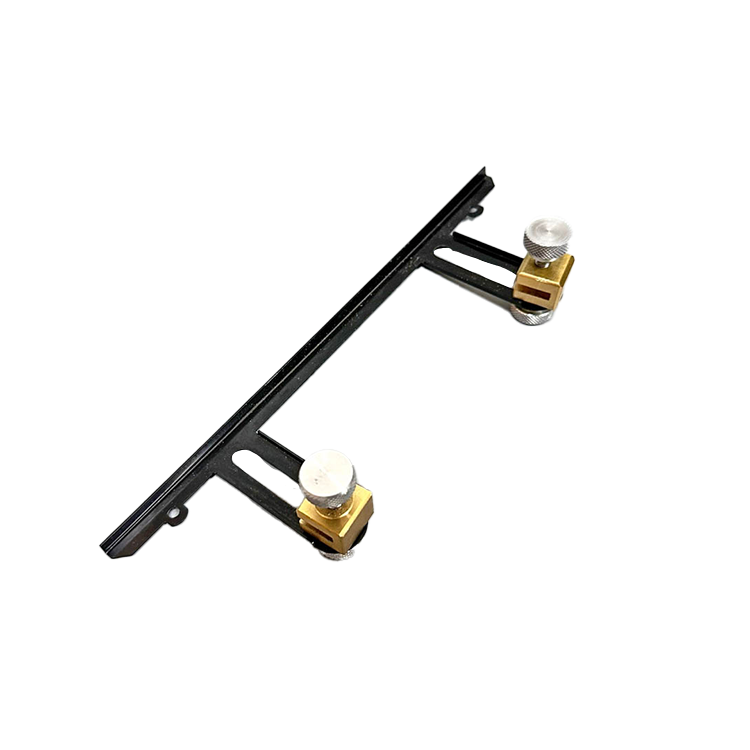

상세사진 | Pictures
