제품정보 | Model
(스타엠 No.5016 조인트 어댑터| Star-m No.5016 Extension Bar Joint Adapter)
용도(Use)
- 드릴 길이가 부족할 떄
- When you run out of drill length
특징(Features)
- 1개의 조인트 어댑터에 100mm가 연장됩니다
- A타입과 B타입은 원터치 탈착식, C타입은 나사 고정이 됩니다
- One joint adapter extends 100mm
- Type A and Type B is a removable, Type C can be screw fixed
사양(Specification)
| 재질 (Materials) | [5016-A,B] 합금 공구강, 크롬 몰리브덴강 {5016-C} 고탄소강 |
| 적용 기종 (Recommended tools) | 전기 드릴 앵글 드릴 |
| 적정 회전수 (Rpm Range) | 1,500회전/분 이하 (Less than 1,500rpm) |
| 장착 가능 팁 공구 직경 (Available Shank Shape) | 5016-A : 10mm 육각축(Hexagon) 5016-B : 12mm 육각축(Hexagon) 5016- C : 12mm 축 |
| 축 마크를 보는 방법 (Shank Shape) | ：육각축(Hexagon) |
| 주의사항 (Caution) | 5016-A 와 5016-B에 설치할 수 있는 것은 Star-m의 드릴 뿐입니다 |
사이즈(Sizes)

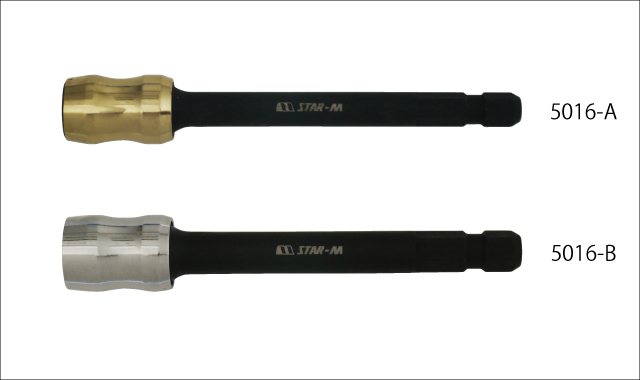

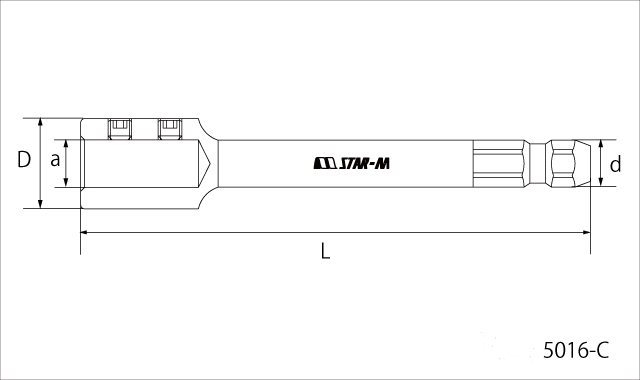

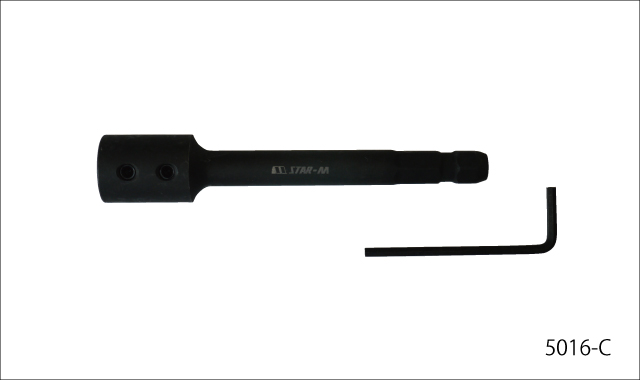

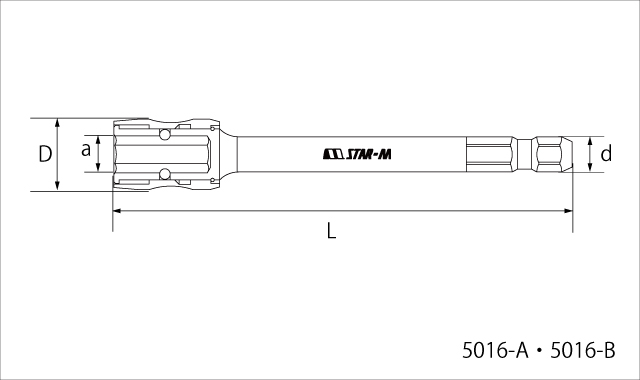

외경(Out Dia.): D
구경(Caliber) : a
전장(Overall Length) : L
축경(Shank Shape) : d
단위(Unit)(mm)
| Product No. | Size | Out Dia. | Caliber | Overall Length | Shank Shape |
|---|---|---|---|---|---|
| s5016a | A | 20 | 10 | 130 | 10 |
| s5016b | B | 22 | 12 | 12 | |
| s5016c | C | 23 |
1박스: 6입
QTY(Inner Box: 6pcs
연결방법(How to connect)
조인트 어댑터 A의 경우
조인트 어댑터 A를 2개 연결하여 사용할 수 있습니다.

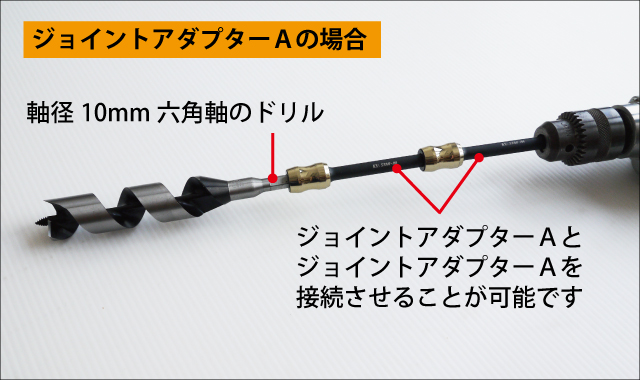

조인트 어댑터 A는 축경 10mm 육각축의 선단 공구가 설치됩니다. Star-m의 쇼트 비트 21~30mm, 겸용 비트 21~30mm의 설치가 가능합니다
조인트 어댑터 B의 경우
1. 조인트 어댑터 B를 2개 연결하여 사용할 수 있습니다

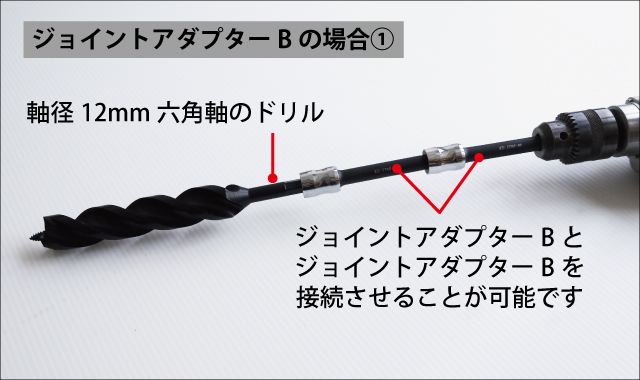

조인트 어댑터 B에는 축경 12mm 육각축의 선단 공구를 장착합니다. Star-m의 쇼트 비트 31~38mm, 겸용 비트 31~38mm, 곰 드릴 24~38mm의 설치가 가능합니다
2. 조인트 어댑터 B와 C를 연결하여 사용할 수 있습니다.

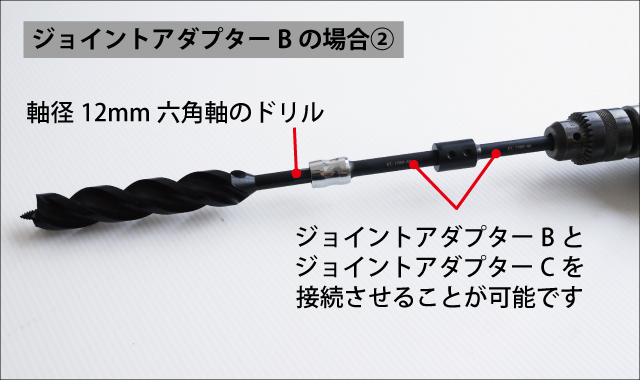

조인트 어댑터 B에는 축경 12mm 육각축의 선단 공구를 장착합니다. star-m의 쇼트 비트 31~38mm, 겸용 비트 31~38mm, 곰 드릴 24~38mm가 설치 가능합니다. 조인트 어댑터 C는 축경 12mm가 설치되므로 조인트 어댑처 B의 설치가 가능합니다

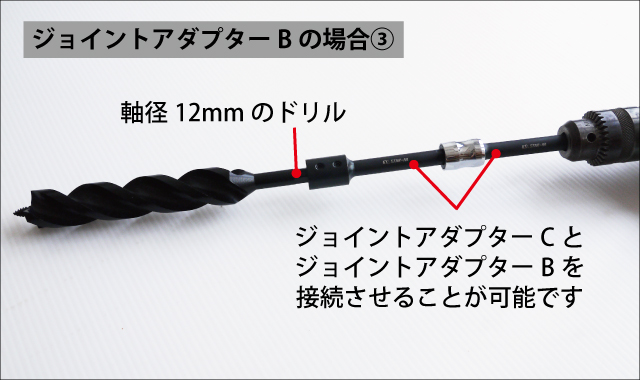

조인트 어댑터 C와 B를 연결하여 사용할 수 있습니다.

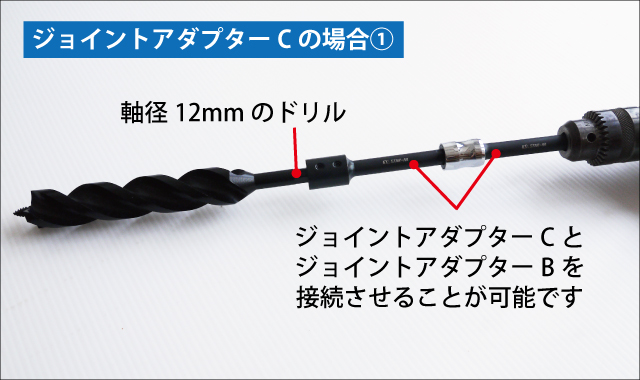

조인트 어댑터 C에는 축경 12mm의 첨단 공구가 장착됩니다. Star-m의 쇼트 비트 31~50mm, 겸용 비트 31~50mm, 드릴 비트 24~36mm, 곰 드릴 24~38mm 가 설치 가능합니다. 조인트 어댑터 B는 축경 12mm 육각축이 설치 가능하므로 조인트 어댑터 C의 설치가 가능합니다
조인트 어댑터 C의 경우
1. 조인트 어댑터 C와 B를 연결하여 사용할 수 있습니다. 조인트 어댑터 C에는 축경 12mm의 첨단 공구가 장착됩니다. Star-m의 쇼트 비트 31~50mm, 겸용 비트 31~50mm, 드릴 비트 24~36mm, 곰 드릴 24~38mm 가 설치 가능합니다. 조인트 어댑터 B는 축경 12mm 육각축이 설치 가능하므로 조인트 어댑터 C의 설치가 가능합니다
2. 조인트 어댑터 B와 C를 연결하여 사용할 수 있습니다. 조인트 어댑터 B에는 축경 12mm 육각축의 선단 공구가 장착됩니다.
Star-m의 쇼트 비트 31~38mm, 겸용 비트 31~38mm, 곰 드릴 24~38mm가 설치 가능합니다. 조인트 어댑터 C는 축경 12mm의 것이 설치 되므로 조인트 어댑터 B의 설치가 가능합니다
사용 예시(Example)

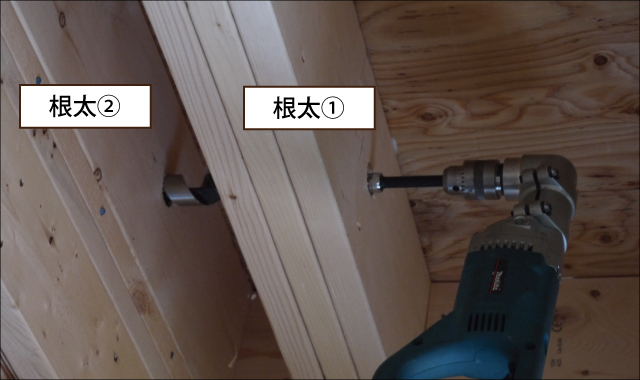

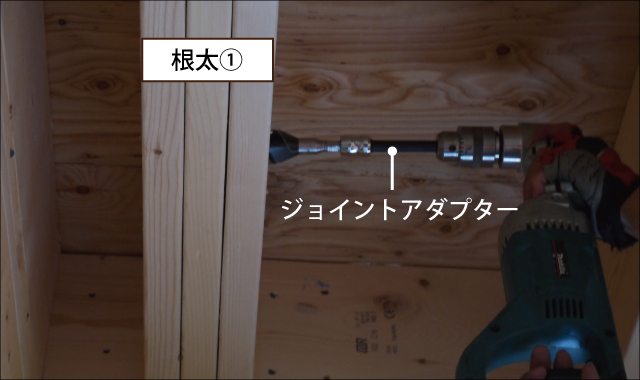

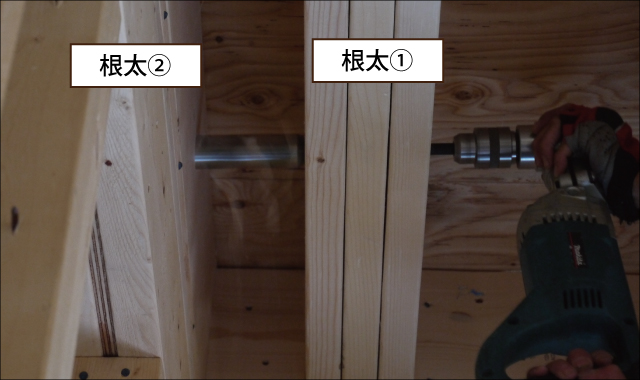

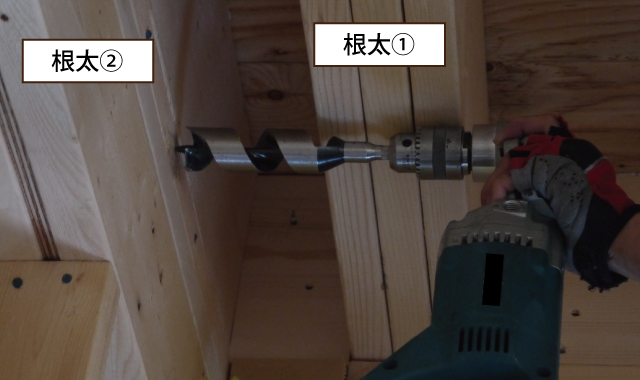

1과 2 에 구멍을 내고 싶지만, 겸용 비트로는 닿지 않고, 드릴 비트에서는 너무 길어 들어가지 않는다.
겸용 비트로 1에 구멍을 내고, 겸용 비트를 1에 남긴 상태에서 조인트 어댑터를 설치한다
조인트 어댑터를 설치 하는 것으로 겸용 비트가 연장되어 1을 관통해 2에 도달할 수 있습니다
2에도 드릴링이 가능해졌습니다
설치 가능 사이즈 알람
| Product No. | 5016-A | 5016-B | 5016-C |
|---|---|---|---|
| No.4 드릴 비트 | - | 24~36mm | |
| No.5 쇼트 비트 | 21~30mm | 31~38mm | 31~50mm |
| No.6 겸용 비트 | 21~30mm | 31~38mm | 31~50mm |
| No.9 곰 드릴 | - | 24~38mm | 24~38mm |
제조사(Maker)
스타엠 | Star-m (Made in Japan) |
상세사진 | Pictures
