제품정보 | Model

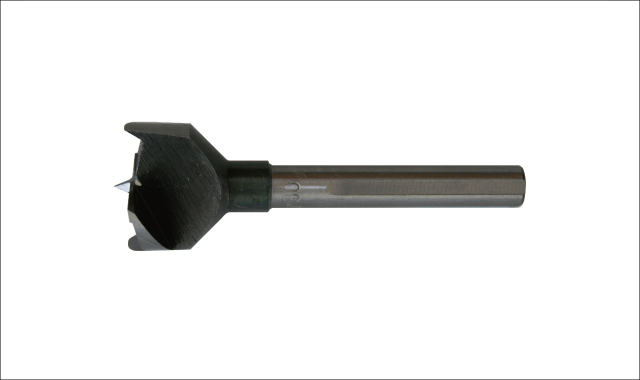

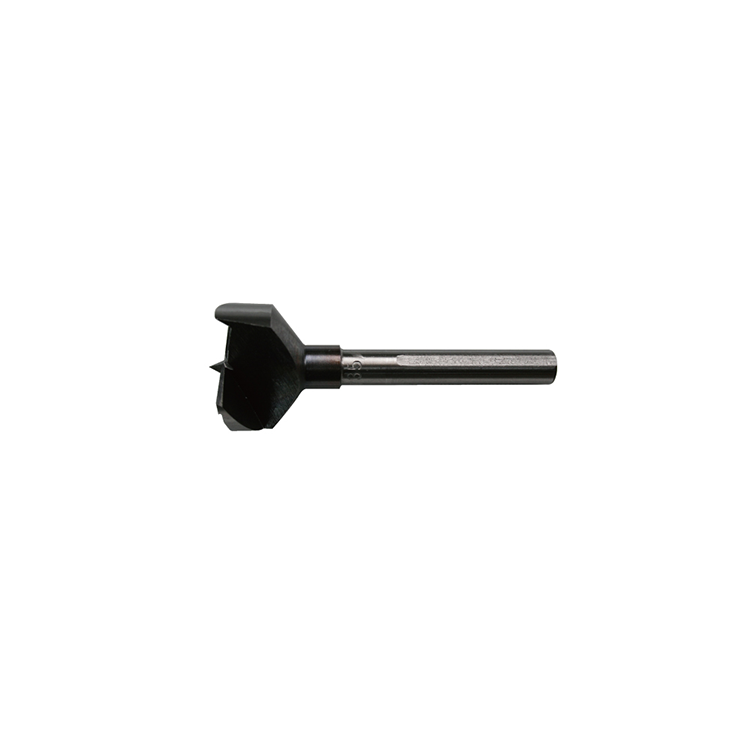

(스타엠 No.13B 힌지비트| Star-m No.13B Hinge Bit)
용도(Use)
- 슬라이드 정반, 드롭 정반 설치용 드릴링
- Designed for installing of slide hinge or drop hinge
특징(Features)
- 13B (Brad point type) is recommended for use with Drill Press Machine
사양(Specification)
적용재(Usage) | 일반 목재 Wood |
| 재질(Materials) | 고탄소강 (High Carbon Steel) |
| 적용 기종 (Recommended tools) | 전기 드릴 볼반 드릴 드라이버 14.4V 이상 Electric Power Drill Drill Press Machine |
| 적정 회전수 (Rpm Range) | 1,500회전/분 이하 (Less than 1,500rpm) |
| 축 마크를 보는 방법 (Shank Shape) | ：삼본홈(Three flats) |

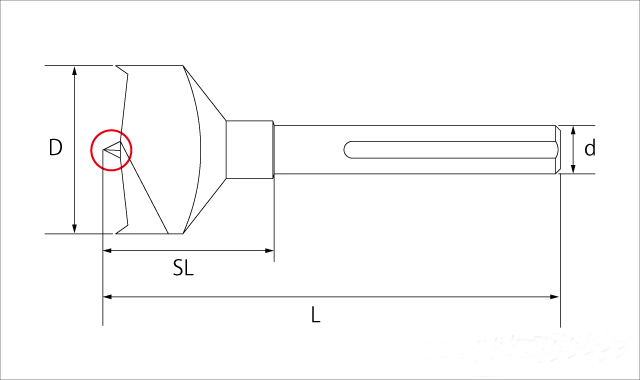

사이즈(Size
사이즈(Size):D
전장(Overall Length) : L
깊이(Spiral Length) : SL
축경(Shank Shape) : d
단위(Unit)(mm)
| Product No. | Size | Overall Length | Spiral Length | Shank Shape |
|---|---|---|---|---|
| s13b26 | 26 | 95 | 25 | 10 |
| s13b35 | 35 |
1박스: 1입
QTY(Inner Box: 1pcs
제조사(Maker)
스타엠 | Star-m (Made in Japan) |
사용 법| How to use
슬라이드 정반을 준비합니다
Prepare the slide hinge

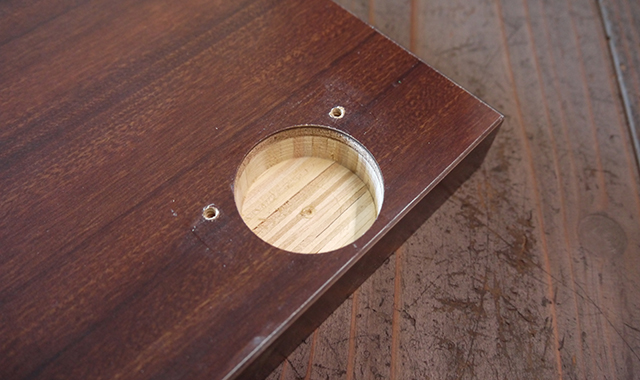

문에 슬라이드 정반의 컵 지름에 맞추어 정반추로 천공을 실시해, 나사의 예비 구멍도 뚫어 놓습니다
Make a hole on the door. Also make a pre-hole for the screw

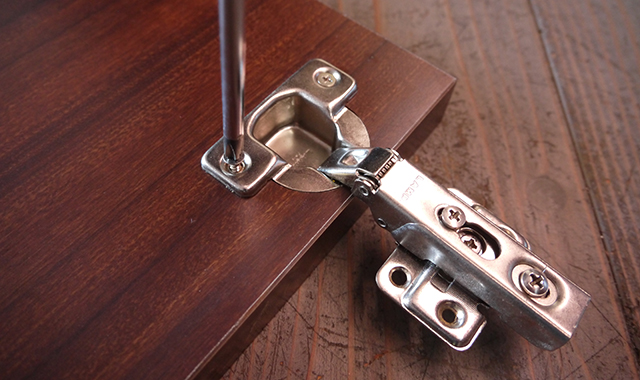

슬라이드 정반의 컵을 가공한 구멍에 끼워 넣고 확실히 나사로 고정합니다
Put the slide hinge in the hole and steady it with screws

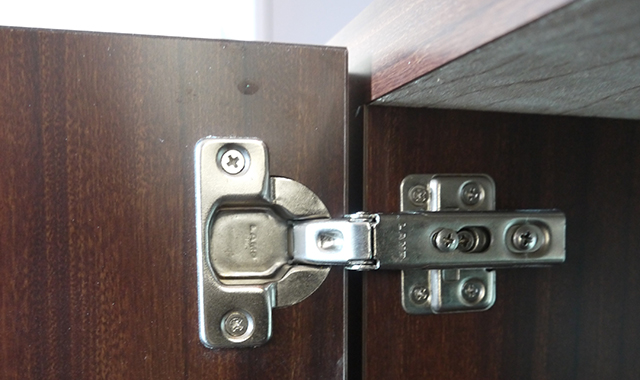

측판도 제대로 나사를 끼워 넣어 체결 쇠장식을 고정합니다
Steady the metal fitting with screws on the end board
