제품정보 | Model

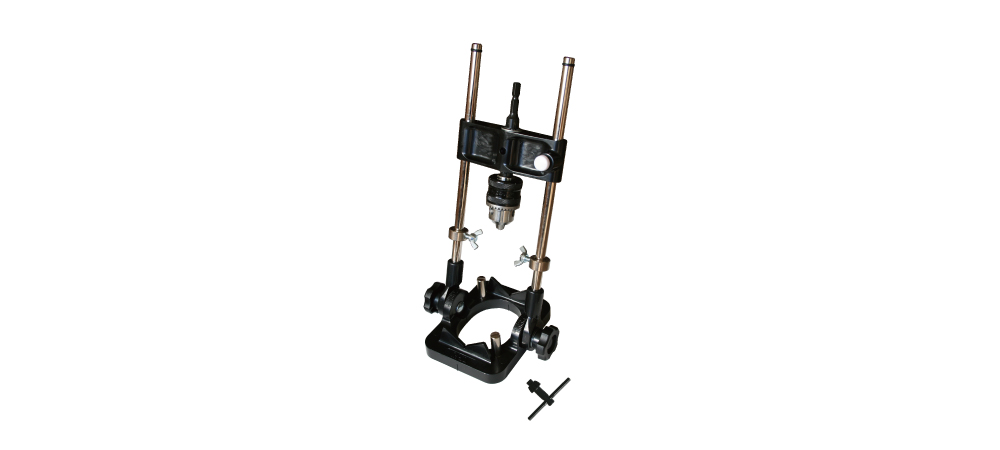

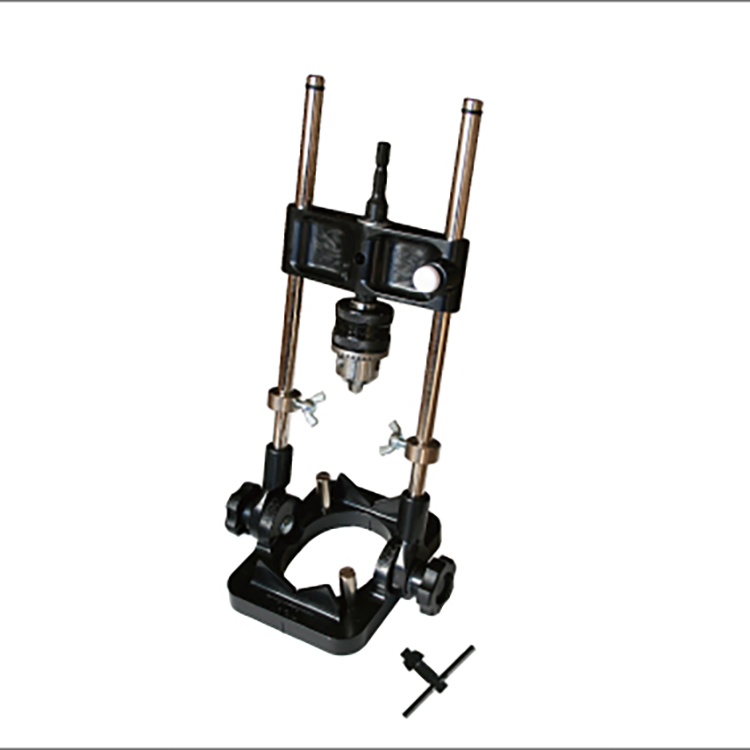

(스타엠 No.50A 드릴스텐드| Star-m No.50A Drill stand)
용도(Use)
- 수직, 센터 드릴링 작업
- Multi-purpose drill accessory
특징(Features)
- 수직 구멍 가공, 센터 구멍, 다보 구멍 가공, 둥근 막대 가공, 대각 구멍 가공, 매목(목마개) 만들기, 자물쇠 구멍 가공을 서포트 합니다
- 드릴 척 타입이므로 축경 1.5mm~10mm 에 사용 가능합니다
- Ideal for straight holes, center holes, dowel holes, round bar processing, angle pocket holes, wooden plugs and locks
- Can be used drills of 1.5mm~10mm shank with a drill chuck
사양(Specification)
재질(Materials) | 본체: 고탄소강 베이스,슬라이드 홀더: ABS 수지 Body: High carbon steel Base & Holder: ABS |
적용 기종(recommended tools) | 임팩트 드라이버 14.4v 이상 드릴 드라이버 14.4v 이상 전기 드릴 Quick change impact driver (over 14.4v) Cordless drill (over14.4v) electric power drill |
| 장 착 가능한 팁 공구 크기(Technical data) | 사이즈: 54mm 이하 전장: 210mm 이하 축경: 1.5~10mm 까지 Max Diameter: 54mm Max Overall Length: 210mm Shank Shape: 1.5mm up to 10mm |
| 적정 회전수(RPM Range) | 3,000회전/분 이하 Less than 3.000 rpm |
| 축 마크를 보는 방법(Shank Shape) | ：Hexagon |
| 주의사항(Caution) | 충격을 너무 받게 되면 드릴이 빠지지 않게 되는 경우가 있으므로 주의해 주십시오. 만약 드릴이 구겨진 경우에는 육각축 척키로 제거하는 것이 가능합니다 본체가 회색의 드릴 스탠드(구 타입)의 부품은 형상이 다른 것이 있으므로 주의 해 주십시오 Do not over-load as it may in serious breakage |
사이즈(Size
슬라이드 바폭(Width of slide bar): D
베이스 내경(Inner dia of base): b
축경(Shank shape): d
단위(Unit)(mm)
| Product No. | Width of slide bar | Inner dia of base | shank shape |
|---|---|---|---|
| S50a | 80 | 57 | 6.35 |
1박스: 3입
QTY(Inner box): 3pcs
수직 사용시 최대 스트로크는 150mm
경사 각도 45도로 사용하는 경우, 설치 가능한 피라미드의 직경은 22mm까지(쇼트 비트, 겸용 비트)가 됩니다

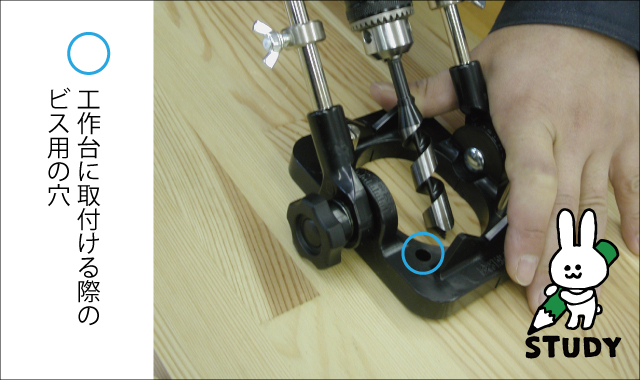

슬라이드 베이스에 비어 있는 구멍은 공작대에 드릴 스탠드를 고정할 때 나사 구멍으로 사용할 수 있습니다
Maximum stroke drilling working stroke 150mm for a straight hole
Maximum diameter 22mm for a 45 angled pocket hole
the holes in the slide bas can be used as screw holes for fastening the drill stand into the workbench
제조사(Maker)
스타엠 | Star-m (Made in Japan) |
사용 예 | How to use

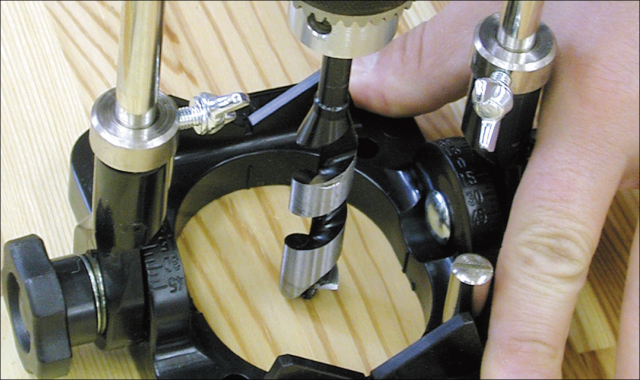

90도 수직 구멍 가공
straight holes

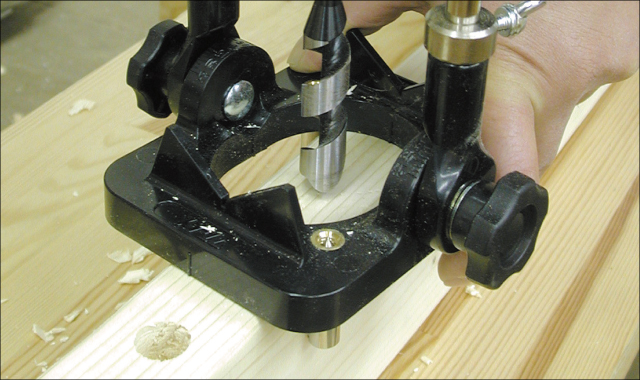

록 핀을 사용한 센터 홀,다보 홀 가공
center holes and dowel holes with a lock pin

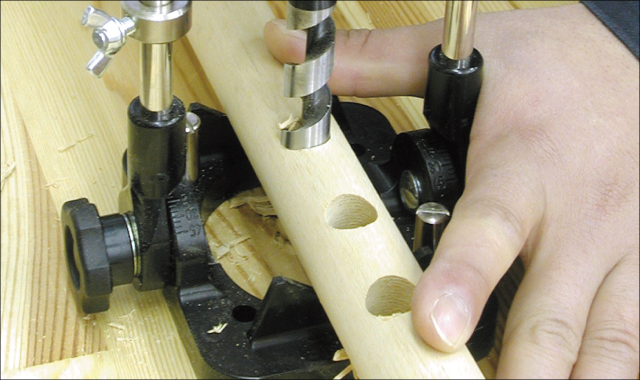

V홈을 이용한 둥근봉 가공
round bar processing with V groove

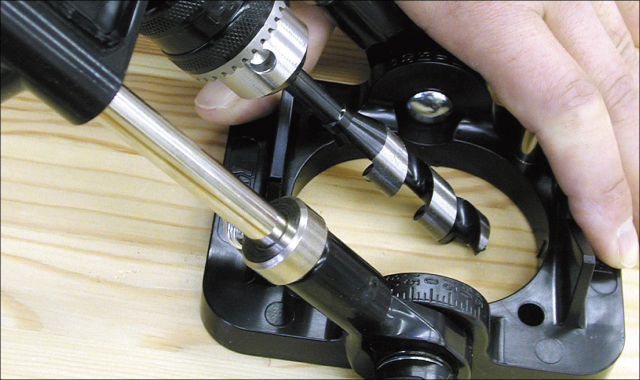

대각 구멍 가공
angled pocket holes

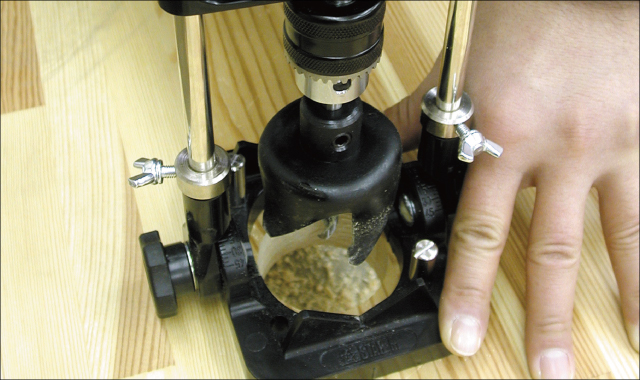

자물쇠 가공
for locks

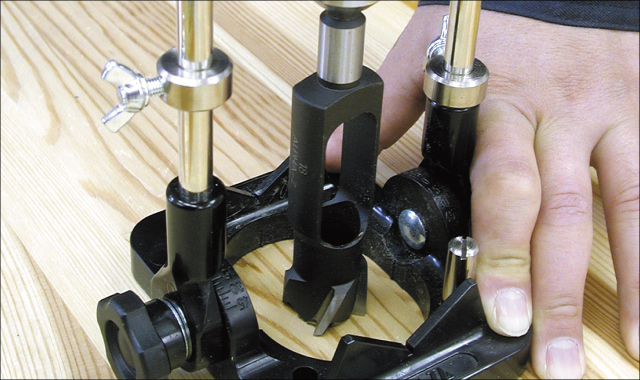

목전 만들기
for wooden plugs
영상(Movie)
