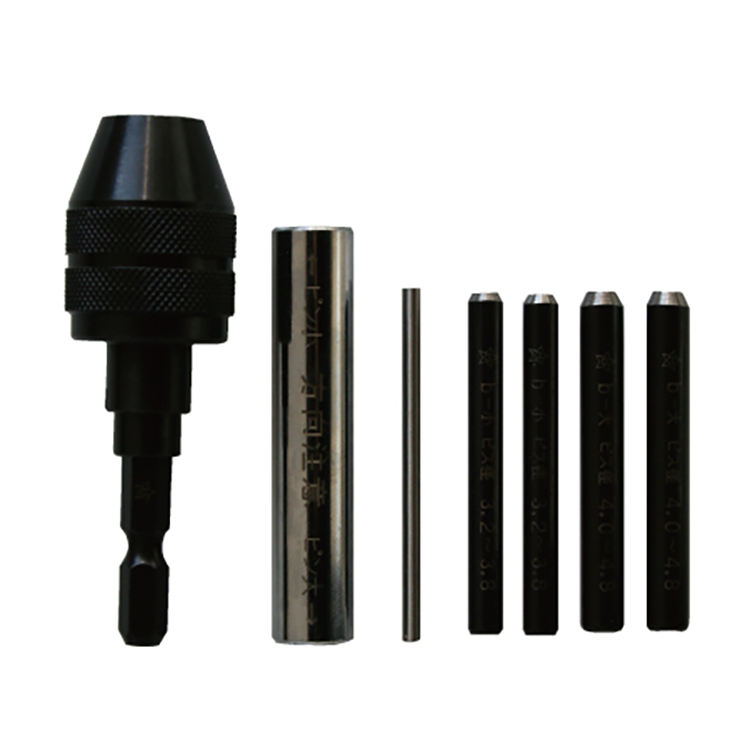

제품정보 | Model
(스타엠 No.5040 부러진 피스 뽑기| Star-m No.5040 Broken Screw Remover)
용도(Use)
- 중간에 꺾인 나사 뽑기
- Ideal for removing broken screws
특징(Features)
- 나사를 빼낸 구멍은 손상이 적기 때문에 다시 같은 부분에 나사를 칠 수 있습니다
- 전용 핀은 여러 번 사용할 수 있습니다
- No damaged to the surrounding work pieces and allows to re-screw at the same place
- A pin can be used several times
사양(Specification)
적용재(Usage) | 일반 목재 (Wood) |
| 재질(Materials) | 역회전 척, 전용 핀, 압출 지그: 고탄소강 Chuck, Pin, Cylinder :High Carbon Steel 압출봉: 하이스강 Bar: HSS |
| 적용 기종(Recommended tools) | 임팩트 드라이버 14.4V 이상 Quick Change Impact Driver(Over14.4V) Cordless Drill(over 14.4v) |
| 적정 회전수(Rpm Range) | 3,000회전/분 이하 (Less than 3,000rpm) |
| 축 마크를 보는 방법(Shank Shape) | : 육각축 |
| 주의사항(Cautions) | -전용 핀은 나사 적용 범위 내에서 사용하십시오 -작업을 할 때는 보호 안경, 장갑을 착용하십시오 -견목 등 재료에 따라서는 접힌 나사가 잘 빠지지 않는 경우가 있습니다 -압출 지그를 사용하여 전용 핀을 분리하는 경우는, 토대가 평평하고 단단한 장소에서 압출 지그, 전용 핀을 확실히 잡고 작업을 실시해 주세요 -접힌 나사에 전용 핀을 너무 많이 넣으면 나사가 빠지지 않을 수 있습니다. -Use a Pin in the range of the recommended screw -Always wear Personal Protective Equipment for the eyes, ear and respiratory protection -Do not remove a broken screw from hard woods it may come off -When remove a broken screw from a Pin with a Cylinder, grip the pin and Cylinder securely on the flat base before opertaion -Do not drive a Pin unnecessary into a broken screw as it may come off |

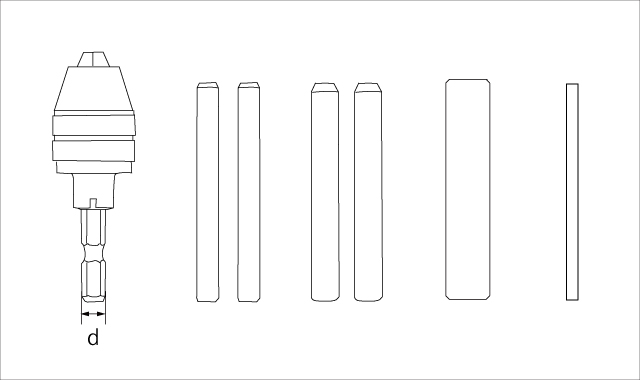

사이즈(Sizes)
사이즈(Size):D
전장(Overall Length) : L
나사 길이(Spiral Length) : SL
축경(Shank Shape) : d
단위(Unit)(mm)

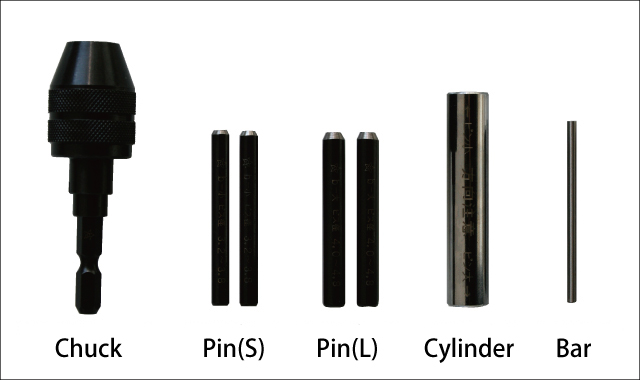

Set
| Product No, | Set contents | Shank Shape |
|---|---|---|
| S5040set | 역회전 척, 전용 핀 소/대, 압출 지그, 압출봉 Chuck, Cylinder, Bar,: each 1pc Pin(S)(L):each 2pcs | 6.35 |
1박스: 6입
QTY(Inner Box: 6pcs
Pin
| Product No. | Size | Recommended Screw Size |
|---|---|---|
| S50401 | S(3pcs) | 3.2~3.8 |
| S50402 | L(3pcs) | 4.0~4.8 |
제조사(Maker)
스타엠 | Star-m (Made in Japan) |
사용방법(How to Use)

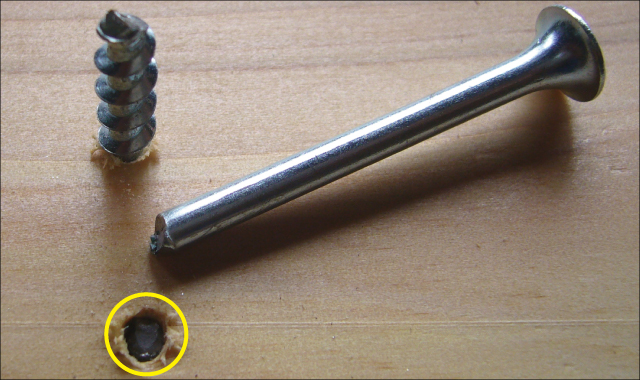

1. 도중에 나사가 손상 되었다
(Broken a screw in the work piece)

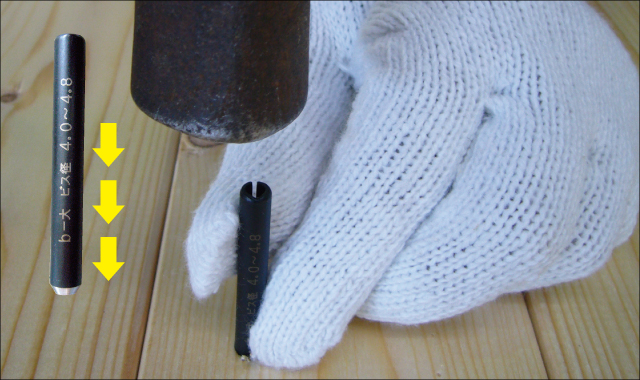

2. 나사 지름에 있던 전용 핀을 확실히 박는다
(Drive a proper pin into the screw)
3. 역회전 척에 전용 핀을 돌려 임팩트 드라이버를 역회전시켜 확실히 잡는다
(Tighten the screw with a chuck by rotating reverse)

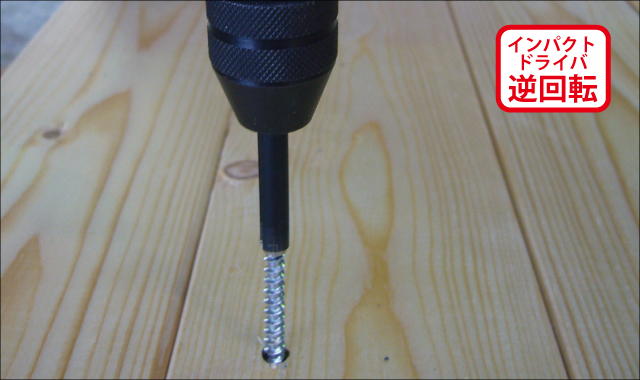

4. 임팩트 드라이버를 역회전으로 돌리면 접힌 나사가 빠져 나옵니다
(Rotate the chuck in reverse. Remove the screw from a work piece)

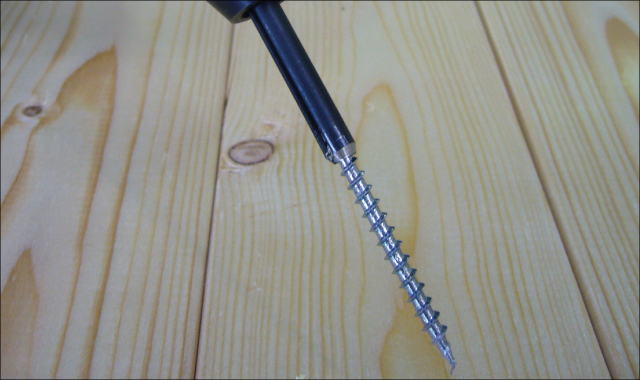

5. 빼내기 완료
(Removed the screw)

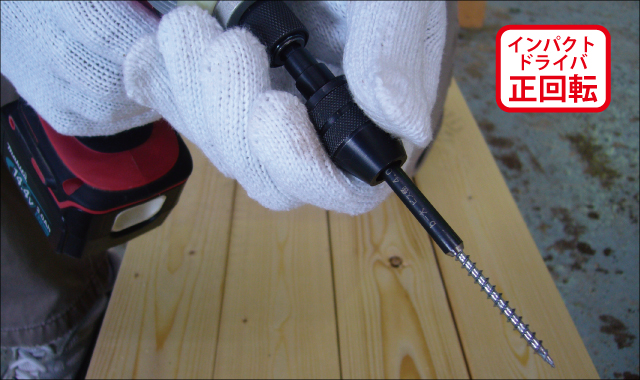

6. 역회전 척의 몸통 부분을 단단히 잡고 임팩트 드라이버를 정회전으로 돌리면 척에서 핀이 빠집니다
(Grip a Chuck securely. Remove the screw from the Chuch in regular rotation with a Quick change impact driver)

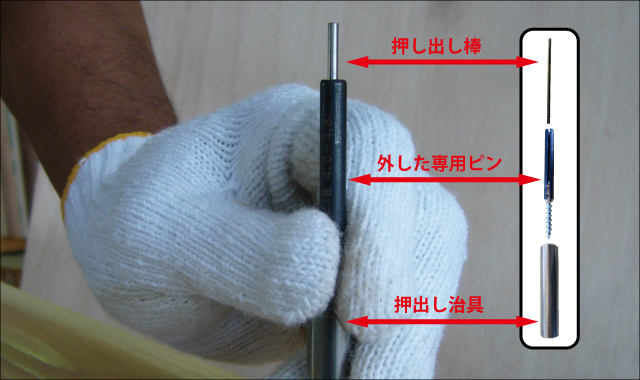

7. 아래에서 압출 지그, 제거한 전용핀, 압출봉 순서로 놓고, 압출봉을 두드리면 전용 핀에서 나사가 빠집니다
(Remove the screw from a Cylinder by driving a bar into a pin)

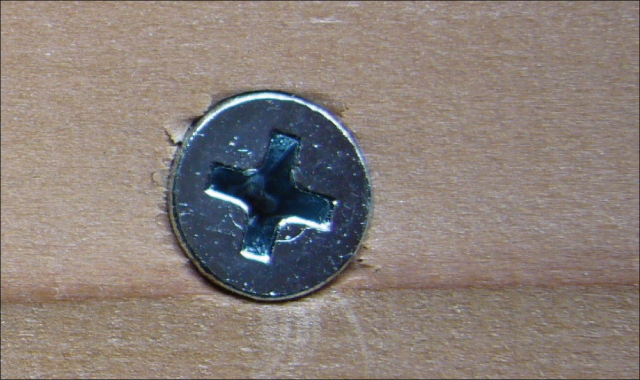

8. 빼낸 후이 손상이 적기 때문에
(No damaged to the surrounding work piece)
9. 같은 부분에 다시 나사를 삽입할 수 있습니다
(Can be re-screw at the same place)
동영상 | Movie
